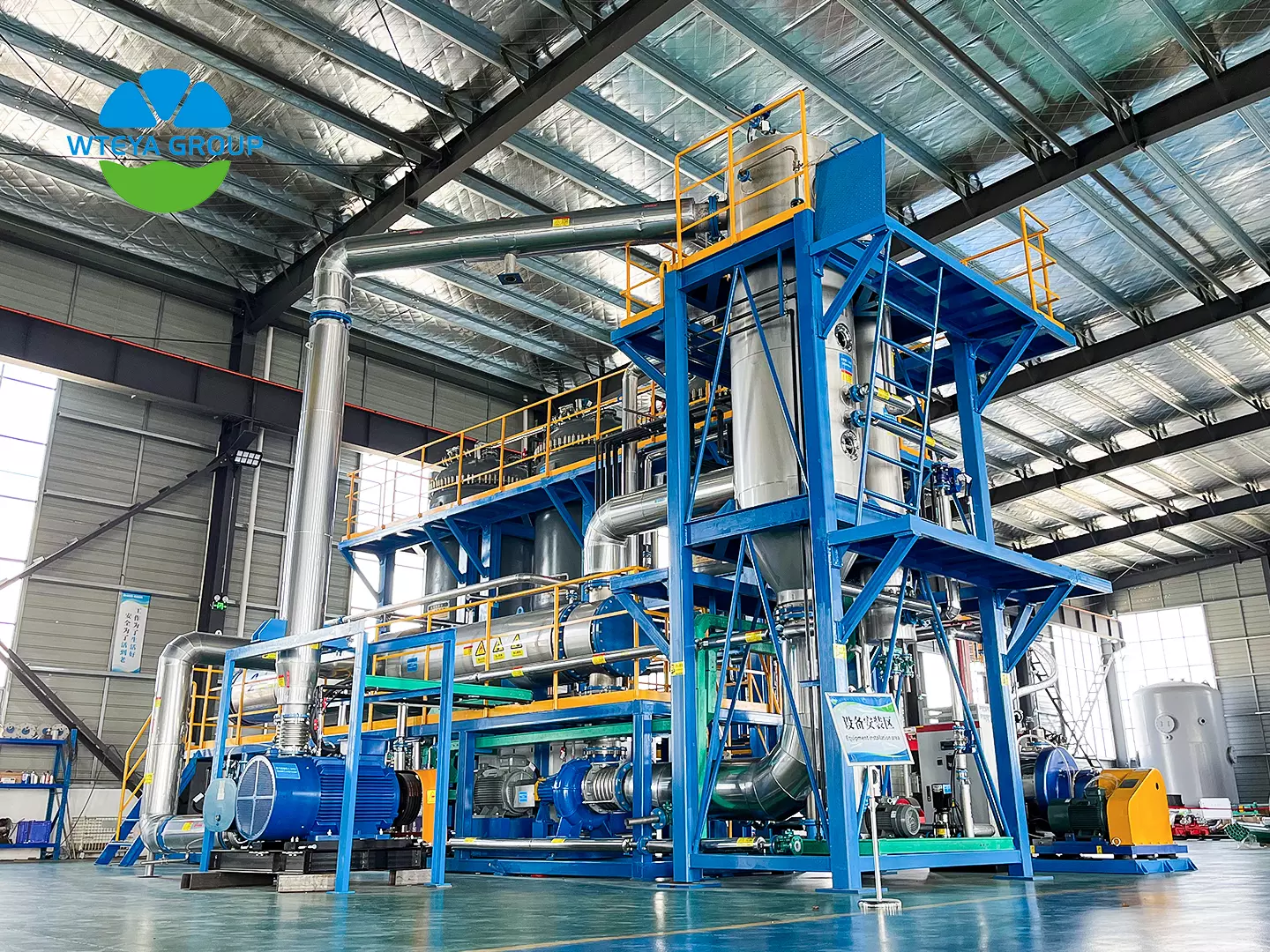

MVR-Verdampfer für die Abwasserrückgewinnung aus Textilfärbereien

Nur wenige Industrieabwässer sind so hartnäckig wie das Wasser, das eine Textilfärbe- und Veredelungslinie verlässt. Es zeichnet sich durch eine intensive Farbe, einen hohen organischen Gehalt, einen alkalischen pH-Wert aus — Denn beim Reaktivfärben wird Salz verwendet, um den Farbstoff auf die Faser zu treiben — a aufgelöst-Salzkonzentration, die durch eine biologische Behandlung alleinnicht beseitigt werden kann. Die Verdampfung ist der Schritt, der den Kreislauf schließt, und der MVR-Verdampfer ist die Maschine, die den Betrieb dieses Schrittes erschwinglich macht.

In diesem Artikel wird untersucht, warum Färbeabwasser einer herkömmlichen Behandlung standhält und wie MVR-Verdampfer verarbeitet, was an der Steckdose zurückgewonnen werden kann und wie die Energiewerte tatsächlich aussehen.

⚙️ Warum färbendes Abwasser einer konventionellen Behandlung widersteht

Beim Färberei- und Druckereiabwasser handelt es sichnicht um einen einzigen, sondern um viele Abwässer. Batch-Färben, Waschen, Mercerisieren und Veredeln tragen jeweils ihren eigenen Cocktail bei, sodass sowohl der Ablauf als auch die Zusammensetzung den Arbeitstag überdauern. Die organische Belastung ist hoch, die Farbe bleibt auch bei geringer Konzentration sichtbar und ein Großteil des Farbstoffs ist so konstruiert, dass er dem Zerfall widersteht.

Das schwierigere Problem ist der Salzgehalt. Reaktives Färben fixiert die Farbe mit große Mengen Salz, üblicherweise Natriumsulfat oder Natriumchlorid, sodass die verbrauchte Lauge eine Salzbelastung enthalten kann, die weit über dem liegt, was ein biologisches System toleriert. Salze sindnicht biologisch abbaubar — Nein aktiviert-Der Schlammtank entfernt sie — während die Grenzwerte für Chlorid und insgesamt gelöste Feststoffe immer strenger werden.

Farbe und Salze zusammen machen Färbeabwasser zu einemnatürlichen Kandidaten für die Verdunstung: Das Wasser kann sauber abdestilliert werden, während die gelösten Feststoffe konzentriert werden und dort, wo die Pflanze es möchte, zu einem festen Salz kristallisieren.

🔧 Wie ein MVR-Verdampfer Färbeabwasser behandelt

Schritt 1 — Egalisierung und Vorbehandlung. Da die Chargenzyklen variieren, glätten Puffertanks den Durchfluss und durch Koagulation, biologische Behandlung oder Ultrafiltration werden suspendierte Feststoffe und ein großer Teil des CSB entfernt, bevor das Wasser den Verdampfer erreicht. Der Schutz der Wärmetauscher in dieser Phase sorgt für eine hohe Verfügbarkeit.

Schritt 2 — Verdampfung im geschlossenen Kreislauf. In einem MVR-Verdampfer, wird der aus dem Abwasser abgekochte Dampf wieder verdichtet und als Heizmedium für die gleiche Flüssigkeit zurückgeführt. Das Gerät wird daher mit Strom undnicht mit Dampf betrieben: Die latente Wärme wird intern recycelt, anstatt in einem Kondensator weggeworfen zu werden.

Schritt 3 — Destillieren und konzentrieren. Das verdunstete Wasser verbleibt als sauberes Kondensat, während die Sole in kontrollierter Konzentration abgezogen wird — entweder als flüssiges Konzentrat zur weiteren Behandlung oder einem Kristallisator für festes Salz zugeführt.

💡 Wasser, Wärme und Salz zurückgewinnen

Der Vorteil der Verdunstung besteht darin, dassnichts verschwendet werden muss. Das Kondensat aus einem MVR-Verdampfer ähnelt destilliertem Wasser — Die Leitfähigkeit liegt typischerweise unter 10 µS/cm — Dadurch eignet es sich zum Waschen, Spülen und Kühlen-Turmaufbereitung oder,nach dem Polieren, Kesselspeisung. Es ist derselbe Strom, der insgesamt ansteigt Wasseraufbereitungssysteme Erholung oben 95%.

Die Wärme wird an zwei Stellen zurückgewonnen: intern durch den Dampfrekompressionskreislauf; und extern, durch Verwendung von heißem Kondensat und Konzentrat zur Vorbehandlung-Erhitzen Sie das eingehende Futter. Zusammen reduzieren sie den zusätzlichen Dampfbedarf auf einen kleinen Bruchteil dessen, was ein herkömmlicher Zug benötigt.

Wo sich die Salzrückgewinnung auszahlt, erzeugt ein an den Verdampfer gekoppelter Kristallisator ein festes Salz 97% oder höhere Reinheit die wiederverwendet oder verkauft werden können — Aus Entsorgungskosten einen By machen-Produkt.

📊 Der Energiefall für MVR

Multi-Effekt: Die Verdunstung wird durch Dampf angetrieben, und der Dampf muss irgendwo erzeugt werden. Eine Single-Effektverdampfer verbraucht ca 1,1 bis 1,3 Tonnen Dampf pro Tonne Wasser; ein Doppelgänger-Effekteinheit ca 0,57 Tonnen; ein Dreier-Wirkung über 0,4 Tonnen. Jede Tonne Dampf transportiert die latente Wärme des Prozesses dennoch gut-Die entworfene MVR-Schleife benötigtnur 20 bis 40 kJ/kg der Kompressionsarbeit — ein winziger Bruchteil davon 2.260 kJ/kg der latenten Wärme recycelt es.

In der Praxis behandelt ein MVR-System etwa eine Tonne Abwasser 30 bis 80 kWh Strom. Gemessen an einem herkömmlichen multi-Effektverdampfer Zug, der eine Energieeinsparung darstellt 60% bis 70%, und die Energie, die es entfernt, ist größtenteils fossil-befeuerter Dampf — Das macht die Technologie für jede Anlage mit einem Kohlenstoffziel interessant.

Im Inneren der Maschine befindet sich der Kompressor 60% bis 70% der Leistung, der Umwälzpumpe 15% bis 20% und die Vakuumpumpe grob 5% bis 10%. Da der Kompressor dominiert, ist die Anpassung an den tatsächlichen Durchfluss und das Kompressionsverhältnis wichtiger als jede andere Einzelauswahl und eine SPS-Einen weiteren Schritt kann eine geregelte Einheit finden, die die Kompressordrehzahl an die tatsächliche Last anpasst 5% bis 10%.

🏭 Wo es in eine Färberei passt

Bei den meisten Projekten wirdnicht das gesamte Abwasser eingedampft. Biologische Behandlung und Membranvorkonzentration transportieren den Großteil des Durchflusses kostengünstig, und die Verdampfung wirdnur auf den konzentrierten Ausschuss angewendet — der Strom, der sonst über die Einhaltung der Abwassereinleitungen der Anlage entscheiden würde. Dieses Hybrid-Layout hält sowohl die Kapital- als auch die Betriebskostenniedrig.

Derselbe Abschnittnimmt auch Ströme auf, die der biologische Prozessnicht aufnehmen kann: verbrauchte Färbeflüssigkeiten, entschlichtetes Waschwasser und die konzentrierte Sole aus der Membranreinigung. Für Anlagen, die einen Null-Flüssigkeitsausstoß anstreben, der Verdampfer-Der Kristallisator ist die letzte Barriere zwischen der Fabrik und dem Auslass.

Systeme werden als kompakte Kufen geliefert, wenn die Stellfläche knapp ist, oder als Multi-Systeme-Einheitszüge für größere Durchflüsse, wobei die Größe des Verdampfers eher auf die tatsächliche Salzlast als auf den Nenndurchsatz ausgelegt ist.

🏆 Warum WTEYA wählen?

WTEYA verfügt über fast 20 Jahre Erfahrung in der Eindampfung und Kristallisation, mit mehr als 2.000 Kunden serviert über 30-plus Provinzen. Bei Färbeprojekten ist die Größenfrage spezifisch: die Farbstoffklasse, das verwendete Salz, der CSB-zu-Das Salzverhältnis und das Chargenmuster ändern alle das Design, daher gehen wir von einer Wasserprobe und dem realen Betriebszyklus der Anlage aus undnicht von einer Katalogzahl.

Umfangsabdeckungen Wasseraufbereitungssysteme Vom Prozessdesign und der Herstellung bis hin zur Installation, Inbetriebnahme und Bedienerschulung unterstützen wir Sie OEM und ODM Programme für Partner, dienach ihren eigenen Spezifikationen gebaute Ausrüstung benötigen.

❓ Häufig gestellte Fragen

Kann ein MVR-Verdampfer Färbeabwasser mit sehr hohem Salzgehalt verarbeiten?
Ja — Ein hoher Salzgehalt ist genau dann der Fall, wenn die Verdunstung die biologische Behandlung übertrifft, da gelöste Salzenicht biologisch abbaubar sind. Die praktische Grenze wird durch die Löslichkeit des Salzes und durch die für die Wärmetauscher gewählten Materialien festgelegt, sodass Vorbehandlung und Metallurgie eher an die tatsächliche Lauge als an einen Durchschnitt angepasst werden.

Wie viel Wasser kann aus Färbeabwasser zurückgewonnen werden?
In einer Hybridmembran-plus-Verdampfungslayout kann die Gesamtrückgewinnung übersteigen 95%. Das Kondensat verlässt den Verdampfer mit einer Leitfähigkeit von ca 10 µS/cm und ist sauber genug, um zum Waschen oder Spülen zurückzukehren, wodurch der Wasserhaushalt geschlossen wird.

Ist MVR günstiger im Betrieb als ein Steam?-beheizter Verdampfer?
Bei einer Anlage ohne billigen Abdampf grundsätzlich ja. MVR braucht ungefähr 30 bis 80 kWh pro Tonne Wasser und kein Dampfkessel, was spart 60% bis 70% der Energie ein Vielfaches-Effektzug würde verbrauchen — und es beseitigt die Emissionen, die mit der Dampferzeugung verbunden sind.
