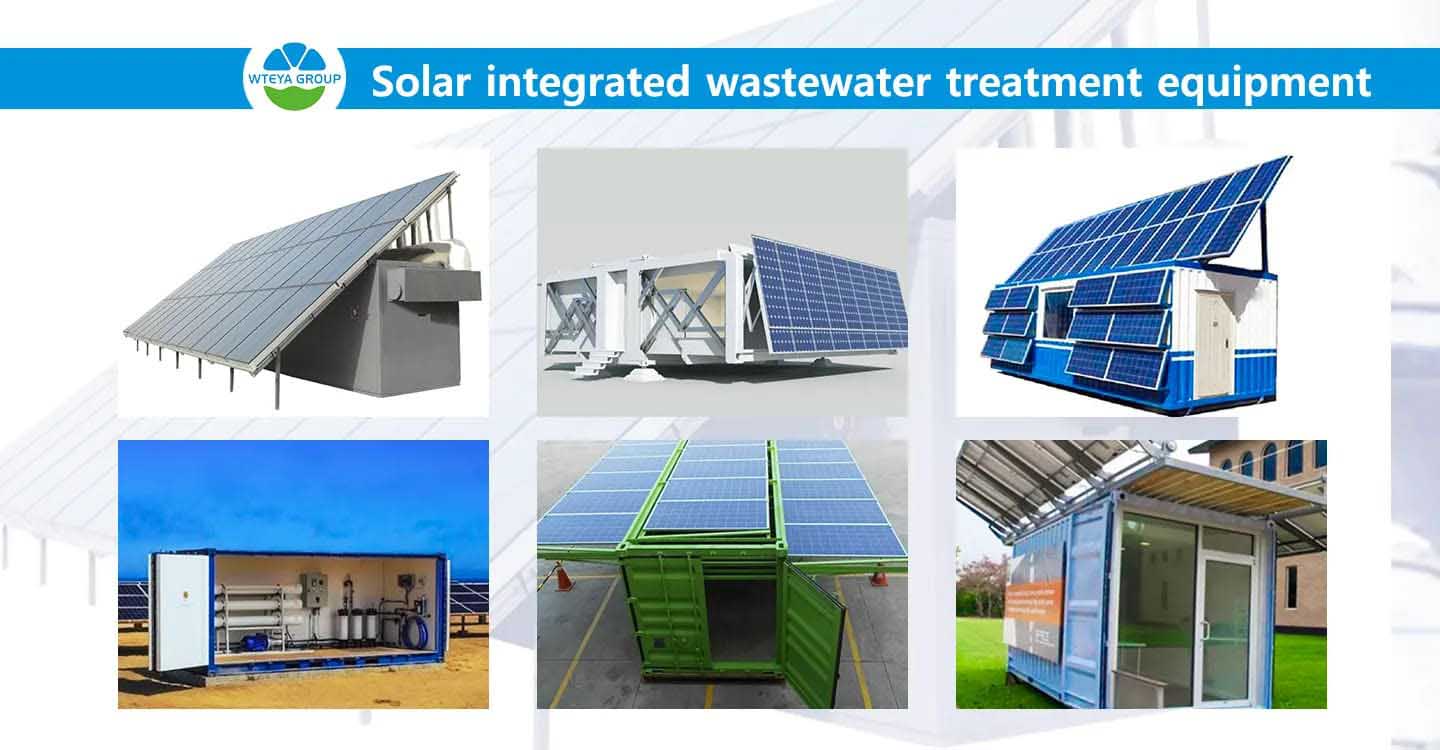

Einführung in die solare Wasseraufbereitungs- und Kläranlage

Die intelligente verteilte solare Wasseraufbereitungs- und -reinigungsanlage ist eine Umweltschutzausrüstung, die Solar-Photovoltaik-Stromerzeugungstechnologie, effiziente Trinkwasser- und häusliche Abwasseraufbereitungstechnologie integriertund ist mit Freizeit- oder Bürobereich und Badefunktionen ausgestattet. Ziel ist es, erneuerbare Energien zunutzen, um die Aufbereitung von Trink- und Abwasser zu koordinieren. Während eine effiziente Ressourcennutzung und einenachhaltige Umweltentwicklung erreicht werden, werden auch Arbeits-, Freizeit- und Lebensbedürfnisse aus einer Hand gelöst.

Die solare Wasseraufbereitungs- und -reinigungsanlage ist in zwei Produkte unterteilt: Trinkwasseraufbereitungsanlage Und Häusliche Kläranlage. Die Gesamtausstattung ist vollständig modular aufgebaut und einige Produkte sind jenach Benutzerbedarf mit zusätzlichen Erweiterungsfunktionsmodulen ausgestattet. Die gesamte Systemausrüstung wird intelligent verwaltet, um einen mannlosen und vollautomatischen Betrieb zu gewährleisten.

Zusammensetzung einer Trinkwasseraufbereitungsanlage

Die intelligente verteilte solare Trinkwasseraufbereitungsanlage ist ein umfassendes Wasserversorgungsaufbereitungssystem mit Ausrüstung Brunnenwasser, Flusswasser undnatürliche Seen als Wasserquellen. Es besteht hauptsächlich aus den folgenden Schlüsselmodulen.

1. Solar-Photovoltaik-Modul zur Stromerzeugung:

Dies ist der Energieversorgungskern des Systems. Es wandelt Sonnenenergie durch den Photovoltaikeffekt direkt in elektrische Energie um und liefert so Strom für das gesamte Abwasseraufbereitungssystem. Die Fläche und Anzahl der Photovoltaikmodule hängt vom Energieverbrauchsbedarf der Aufbereitungsanlage ab. Das Solar-Photovoltaik-Modul zur Stromerzeugung verfügt über eine Faltfunktion.

2. Batteriegruppen-Energiespeicher-Stromversorgungsmodul:

Es dient zur Speicherung des von Photovoltaik-Modulen erzeugten Stroms bei ausreichender Lichteinstrahlung und stellt so sicher, dass die Anlage auch bei unzureichender Beleuchtung in der Nacht oder an bewölkten Tagen stabil weiterbetrieben werden kann. Die Stromversorgungsbatterie verwendet gestapelte Batterien, z. B. gestapelte Lithiumbatterien, gestapelte kolloidale Batterien und gestapelte Bleibatterien-Säurebatterien usw.

3. Modul des Dieselstromerzeugungssystems:

 Es ist mit hoher Ausstattung ausgestattet-Leistung, unbeaufsichtigte intelligente Generatoren, um den Strombedarf an Regentagen oder bei unzureichendem Licht zu decken und so den stabilen und zuverlässigen Betrieb des Systemgeräts zu gewährleisten.

4. Modul des Keramikmembran-Vorbehandlungssystems:

Dieses Modulsystem übernimmt zunächst-Anorganische Keramikmembran der Marke Line mit einer Filtrationsgenauigkeit von 0,1μm, das Schwebstoffe und kolloidale Substanzen effektiv entfernen kann. Dieses Modul umfasst hauptsächlich: Reaktionswassertank, Wasserproduktionstank, Wasserproduktionspumpe, Rückspülpumpe und Offline-Reinigungssystem, Prozessrohr- und Rohrverbindungsventil, vollautomatisches Betriebsmanagement-Steuermodul usw.

5. Umkehrosmose-Tiefenreinigungssystemmodul:

Die Produktkonfiguration ist erweitert und wird zuerst übernommen-Umkehrosmose-RO-Membran der Linie Marke. Das Reinigungssystem übernimmt Multi-Stufenfiltration und Desinfektion, um die Wasserverbrauchsstandards von Trinkwasser zu erfüllen und den täglichen Trinkwasserbedarf zu decken. Enthält hauptsächlich: Rohwasserpumpe, Sicherheitsfilter, hoch-Druckpumpe, Membranbaugruppe und Halterung, Offline-Reinigungssystem, Prozessleitung und Rohrverbindungsstücke, Ventile, vollautomatisches Betriebsmanagement-Steuermodul usw.

6. Steuerungssystemmodul:

 Es umfasstnormalerweise ein Mikrocomputer-Steuerungssystem und ein Fernkommunikationssystem, mit denen der gesamte Abwasserbehandlungsprozess, einschließlich Belüftungszeit, Rückflussverhältnis, Betriebsstatus der Ausrüstung usw., automatisch überwacht und verwaltet wird, um Effizienz und Energie zu erreichen-Einsparung des automatischen Betriebs. Das Fernkommunikationssystem ermöglicht eine Fernüberwachung und Fehlerdiagnose, was praktisch ist-Zeitmanagement und Wartung.

Zusammensetzung der häuslichen Kläranlage

Die intelligente dezentrale Solarkläranlage ist eine umfassende Umweltschutzanlage, die hauptsächlich aus den folgenden Schlüsselmodulen besteht:

1. Solar-Photovoltaik-Modul zur Stromerzeugung:

Dies ist der Energieversorgungskern des Systems. Es wandelt Sonnenenergie durch den Photovoltaikeffekt direkt in elektrische Energie um und liefert so Strom für das gesamte Abwasseraufbereitungssystem. Die Fläche und Anzahl der Photovoltaikmodule richtet sichnach den Energieverbrauchsanforderungen des Aufbereitungssystems.Das Solar-Photovoltaik-Modul zur Stromerzeugung verfügt über eine Falt- und Streckfunktion.

2. Batteriegruppen-Energiespeicher-Stromversorgungsmodul:

 Es dient zur Speicherung des von den Photovoltaik-Solarmodulen erzeugten Stroms bei ausreichender Lichteinstrahlung und stellt so sicher, dass die Anlage auch bei unzureichender Beleuchtung in der Nacht oder an bewölkten Tagen stabil weiterbetrieben werden kann. Die Stromversorgungsbatterie verwendet gestapelte Batterien, z. B. gestapelte Lithiumbatterien, gestapelte kolloidale Batterien und gestapelte Bleibatterien-Säurebatterien usw.

3. Modul des Dieselstromerzeugungssystems:

Es ist mit hoher Ausstattung ausgestattet-Leistung, unbeaufsichtigte intelligente Generatoren, um den Strombedarf an regnerischen Tagen oder bei unzureichendem Licht zu decken, um den stabilen und zuverlässigen Betrieb des Systemgeräts zu gewährleisten.

4. Modul des biologischen Behandlungsreaktionssystems:

Beinhaltet hauptsächlich anaerobe Tanks und aerobe Tanks (wie zum Beispiel biologische Kontaktoxidationstanks) und sekundäre Sedimentationstanks usw. entfernen durch den Stoffwechsel von Mikroorganismen organische Stoffe, Ammoniakstickstoff, Nitrit und andere Schadstoffe im Wasser.

5. Belüftungssystemmodul:

 Versorgen Sie den Abwasseraufbereitungstank über elektrische Belüftungsgeräte mit Sauerstoff, um die Aktivität aerober Mikroorganismen zu unterstützen und den biologischen Abbauprozess organischer Stoffe zu beschleunigen. Einschließlich: Belüftung, Belüftungsventilator, Belüftungsrohr- und Rohrverbindungsventile usw.

6. Systemmodul zurückgeben:

 Entsprechend dem optimierten eingestellten Verhältnis wird ein Teil des behandelten Wassers im Aufbereitungsprozess zum vorderen Ende zurückgeführt, um die Aktivität und das Gleichgewicht der Mikroorganismen in der biologischen Aufbereitungseinheit aufrechtzuerhalten und die Aufbereitungseffizienz zu verbessern. Einschließlich: Rückförderpumpe, Rohrleitungs- und Rohrverbindungsventile usw.

7. Systemmodul der Filtereinheit:

B. Sandfilter, Aktivkohlefilter oder Membranfiltrationsgeräte, entfernen zusätzlich suspendierte Feststoffe und einige gelöste organische Stoffe im Wasser, um die Qualität des Abwassers zu verbessern. Einschließlich: Pool (Tank) Gehäuse, Rückspülpumpe, Rohrleitungs- und Rohrverbindungsventile usw.

8. Desinfektionssystemmodul:

Normalerweise werden UV-Desinfektion, Ozondesinfektion oder chemische Desinfektionsmethoden verwendet, um schädliche Mikroorganismen wie Bakterien und Viren im Wasser abzutöten und so die Sicherheit des Wassers zu gewährleisten.

9. Steuerungssystemmodul:

Umfasstnormalerweise ein Mikrocomputer-Steuerungssystem und ein Fernkommunikationssystem, mit denen der gesamte Abwasserbehandlungsprozess, einschließlich Belüftungszeit, Rückflussverhältnis, Betriebsstatus der Ausrüstung usw., automatisch überwacht und verwaltet wird, um Effizienz und Energie zu erreichen-Einsparung des automatischen Betriebs.

Modulstruktur des Hilfserweiterungssystems

Die Ausstattung von WTEYA kann entsprechend unterschiedlicher Nutzerszenarien in folgende Funktionsbereiche erweitert werden:

(1) Ausruhen (Freizeit), Büro und andere Funktionsbereiche.

(2) Integrierter Bad- und Sanitärfunktionsbereich.

Systemfunktionen

•Energie-Einsparung und hohe Effizienz: Nutzen Sie kostenlose Solarenergie, um den Stromverbrauch und die Betriebskosten zu senken.

•Umweltfreundlich: Reduzierung der Treibhausgasemissionen, keine Sekundärverschmutzung, im Einklang mit den Grünen und Niedrigen-Kohlenstoffkonzept.

•Automatischer Betrieb: Ausgestattet mit einem automatischen Steuerungssystem passt es den Aufbereitungsprozess automatisch an die Wasserqualität und das Wasservolumen an, reduziert manuelle Eingriffe und ermöglicht eine Fernsteuerung.

•Geringer Platzbedarf und hohe Integration: Das integrierte Design ist einfach zu installieren und zu warten und eignet sich für verschiedene Standorte, insbesondere für Bereiche mit begrenztem Platzangebot.

•Einfache Wartung: Modularer Aufbau, Austausch des Filtermaterials und Systemwartung sind einfach und schnell.
Umfangreiche Trinkwasserquellen: einschließlich Oberflächenwasser (wie Flüsse, Seen, Stauseen) und Grundwasser (durch Brunnen gefördert)

•Starke Anpassungsfähigkeit: Breites Behandlungsspektrum, geeignet für den häuslichen Abwasserbehandlungsbedarf unterschiedlicher Größe, z. B. in dezentralen Wohnhäusern, ländlichen Gebieten, Resorts und Kleinstädten.

Anwendungsgebiete

Das System wird häufig in Gebieten eingesetzt, die weit vom Stromnetz entfernt sind oder über keine ausreichende Stromversorgung verfügen, sowie in Gemeinden, Wohngebieten, Touristenattraktionen, Baustellen usw., die eine grüne undniedrige Energieversorgung anstreben-Kohlenstoff-Lebensstil. Es ist eine ideale Wahl für die Lösung des Problems der Trinkwasser- und Abwasseraufbereitung in abgelegenen Gebieten, Freizeitorten und auf Baustellen. Es ist auch eine wichtige technische Ausrüstung zur Förderung des ökologischen Zivilisationsaufbaus und des Umweltschutzes.

Technisches Prinzip einer Trinkwasseraufbereitungsanlage

Trinkwasseraufbereitungsanlagen reinigen das Abwasser hauptsächlich durch die folgenden Schritte:

1. Sammlung und Vorbehandlung: Sammeln Sie zunächst häusliches Abwasser und entfernen Sie große Schwebstoffe und Verunreinigungen durch einfache Vorbehandlung wie Gitter und Sedimentation.

2. Stromversorgungssystemmodul: Die gebaut-In Solar-Photovoltaik-Modulen im System wird Sonnenenergie in elektrische Energie umgewandelt, die in der Batterie gespeichert wird und im gesamten Abwasseraufbereitungssystem einschließlich Energie verwendet wird-aufwendige Vorgänge wie Rühren, Belüften und Pumpen. An regnerischen Tagen versorgt der Dieselgenerator die Kraftgeräte mit Strom und lädt die Batterie auf.

3. Modul für ein Keramikmembran-Vorbehandlungssystem: Dieses Modulsystem verwendet ein erstes-Anorganische Keramikmembran der Marke Line mit einer Filtrationsgenauigkeit von 0,1μm, das suspendierte Feststoffe und kolloidale Substanzen effektiv entfernen kann. Dieses Modul umfasst hauptsächlich: Reaktionswassertank, Wasserproduktionstank, Wasserproduktionspumpe, Rückspülpumpe und Offline-Reinigungssystem, Prozessleitungen und Rohrverbindungsventile, vollautomatisches Betriebsmanagement-Steuermodul usw.

4. Umkehrosmose-Tiefenreinigungssystemmodul: Die Produktkonfiguration ist erweitert und verwendet eine erste-Umkehrosmose-RO-Membran der Linie Marke. Das Reinigungssystem verwendet mehrere-Stufenfiltration und Desinfektion, um die Wasserverbrauchsstandards für Trinkwasser zu erfüllen und den täglichen Trinkwasserbedarf zu decken. Enthält hauptsächlich: Rohwasserpumpe, Sicherheitsfilter, hoch-Druckpumpe, Membranbaugruppe und Halterung, Offline-Reinigungssystem, Prozessleitung und Rohrverbindungsstücke, Ventil, automatisches Betriebsmanagement-Steuermodul usw.

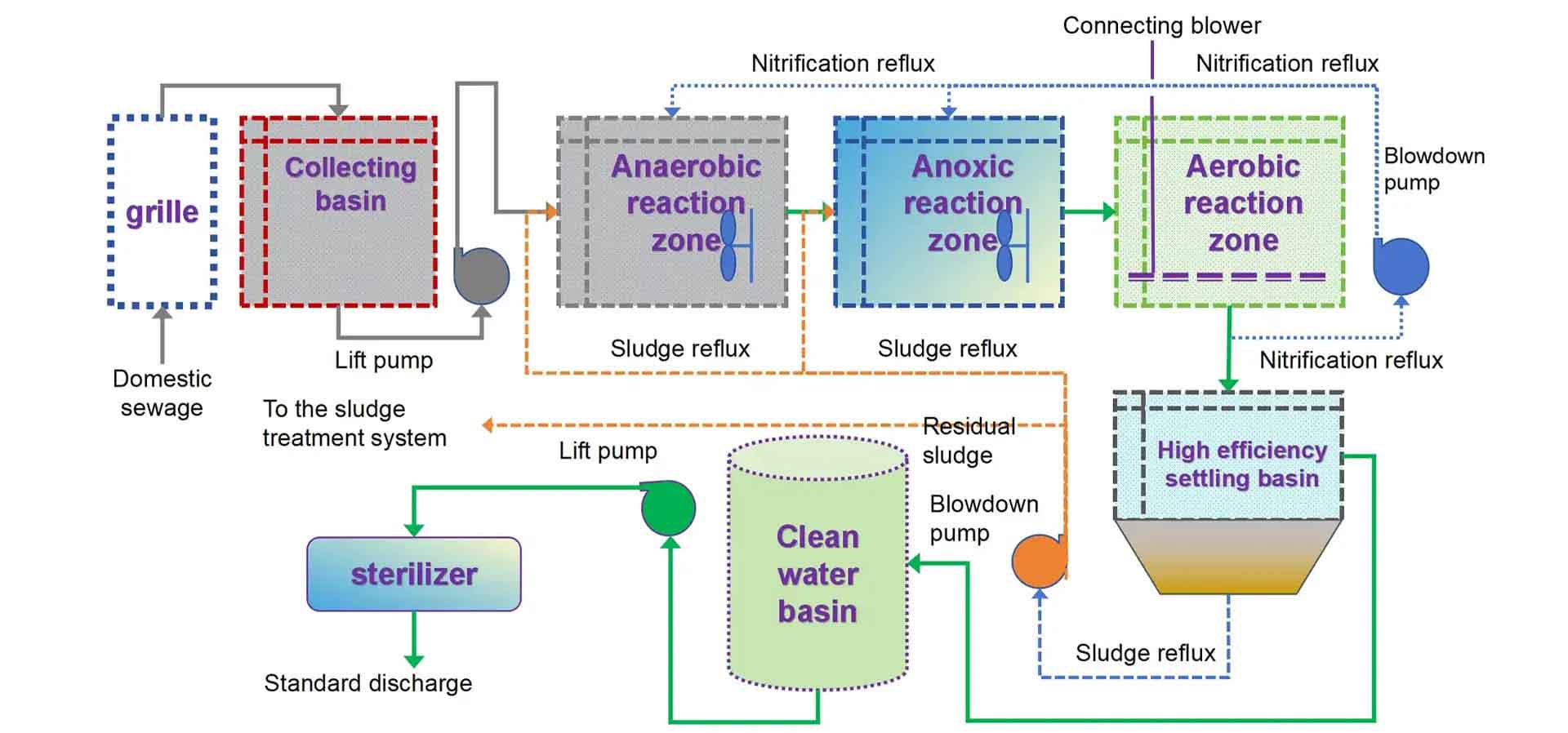

Technische Grundlagen häuslicher Kläranlagen

Die häusliche Kläranlage behandelt das Abwasser hauptsächlich durch die folgenden Schritte:

1. Sammlung und Vorbehandlung: Sammeln Sie zunächst häusliches Abwasser und entfernen Sie dann große Schwebstoffe und Verunreinigungen durch einfache Vorbehandlung wie Siebe und Sedimentation.

2. Solarstromversorgung: Die gebaut-In Solar-Photovoltaik-Modulen im System wird Sonnenenergie in Strom umgewandelt, der in Batterien gespeichert wird und im gesamten Abwasseraufbereitungssystem einschließlich Energie verwendet wird-aufwendige Vorgänge wie Rühren, Belüften und Pumpen.

3. Biochemische Behandlung: Der Kernbehandlungsteil verwendetnormalerweise biologische Behandlungstechnologien, wie z. B. die Belebtschlammmethode oder die Biofilmmethode (wie MBR-Membranbioreaktoren) oder anaerob-Aerobic (A/O) Prozess, bei dem Mikroorganismen eingesetzt werden, um organische Stoffe im Abwasser zu zersetzen und Nährstoffe wie Stickstoff und Phosphor zu entfernen.

4. Tiefenreinigung: Nach der biochemischen Behandlung wird das Wasser durch Tiefenbehandlungstechnologien wie Sandfiltration, Aktivkohlefiltration oder Membranfiltration weiter behandelt, um feine Schwebstoffe und einige lösliche organische Stoffe weiter zu entfernen und die Abwasserqualität zu verbessern.

5. Desinfektion: Endlich, UV-Desinfektion, Ozon oder chemische Desinfektionsmittel werden verwendet, um Krankheitserreger im Wasser abzutöten und die Sicherheit des Abwassers zu gewährleisten.

6. Wiederverwendung oder Entsorgung: Das aufbereitete Wasser kann direkt für Nichtgebrauch verwendet werden-Trinkwasserzwecken wie Spülung und Bewässerung zugeführt oder in Übereinstimmung mit den örtlichen Umweltstandards für Einleitungen innatürliche Gewässer eingeleitet werden.

Konfiguration des Inselbetriebs

Kernfunktionen: Meerwasserentsalzung + häusliche Abwasserbehandlung + Photovoltaik-Energiespeichersystem + Dieselgenerator

Installierte Leistung: 16,65 kW+2,5 kW

Verarbeitungskapazität:

1) Meerwasserentsalzung 2TPH, tägliche Wasserleistung 10T.
2) Häusliche Abwasserbehandlung 10TPD (mit AO+MBR-Prozess)
3) Photovoltaik-Energiespeichersystem: maximale Photovoltaik-Stromerzeugung 36 kWh, Energiespeicherbatterie: 60 kWh

Hauptausrüstung: 5000*2200*2400 (H)Der Host verfügt über 12 Photovoltaikmodule, die restlichen Photovoltaikmodule können vor Ort jenach tatsächlichem Bedarf erweitert werden.

Dieselgenerator: den Mangel an Solarenergie ergänzen

Konfiguration für unbemannten Flächenbetrieb

Kernfunktionen: Vorbehandlungssystem + häusliches Trinkwassersystem + häusliche Abwasserbehandlung + Photovoltaik-Energiespeichersystem + Dieselgenerator

Installierte Leistung: 2,42 kW+2,95 kW+2,5 kW

Verarbeitungskapazität:

1) Vorbehandlungssystem 1TPH(im MCR-Flachmembranverfahren).
2) Trinkwassersystem 1TPH (Verwendung des primären RO-Prozesses).
3) Häusliche Abwasserbehandlung 10TPD (mit AO+MBR-Prozess).
4) Photovoltaik-Energiespeichersystem: maximale Photovoltaik-Stromerzeugung 26 kWh, Energiespeicherbatterie: 60 kWh

Hauptausrüstung: 5000*2200*2400 (H)Die Haupteinheit ist mit 12 Photovoltaikmodulen ausgestattet, die restlichen Photovoltaikmodule können jenach Bedarf vor Ort erweitert werden.

Dieselgenerator: um den Mangel an Solarenergie auszugleichen
