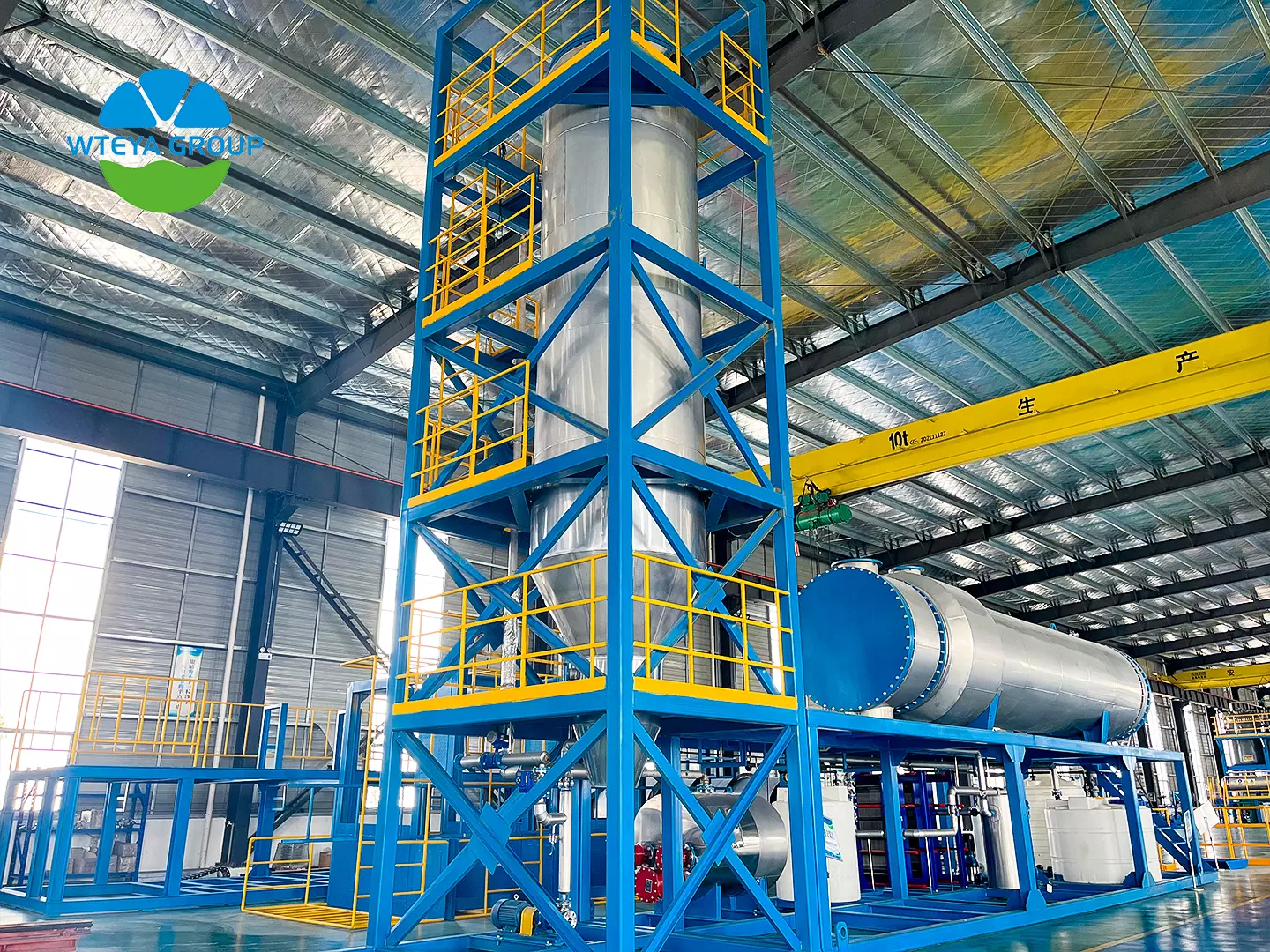

MVR evaporator site layout

Die benötigte Grundfläche eines MVR-Verdampfers hängt von seiner Verdampfungskapazität und Konfiguration ab. Als praktische Faustregel gilt: Planen Sie grob 10-20 m² Bodenfläche pro 1 Tonne/h Verdampfungsleistungund bieten zusätzlichen Platz für einen Kristallisator, Vorbehandlungs- und Lagertanks.

🏗️ Wie viel Stellfläche benötigt ein MVR-Verdampfer?

A MVR-Verdampfer skaliert mit der Belastung, sodass die Stellfläche schnell mit der Kapazität wächst:

A 5 t/h rutschen-Die Montage der Einheit dauert etwa 60-100 m² einschließlich Betriebsstege, a 10 t/h System ca. 120-200 m², und a 30 t/h großes System 300-500 m². Wenn ein Kristallisator, Vorbehandlungs- und Lagertanks hinzugefügt werden, erhöht sich die Gesamtfläche um weitere 50-100%.

📐 Was den Fußabdruck ausmacht

Das Layout ist in der Regel in fünf Zonen unterteilt, die jeweils separat geplant werden müssen:

Der Hauptprozessbereich umfasst den Wärmetauscher, den Abscheider und den Kompressor; der Nebenbereich beherbergt Vakuum-, Zufuhr-, Abfluss- und Kondensatpumpen sowie den Vorwärmer; Der Elektro- und Kontrollraum dauert ca 10-20 m² für MCC- und SPS-Panels; Wartungswege erfordern mindestens 1-1,5 m Abstand auf jeder Seite; und das Tanklager verfügt über Futter-, Konzentrat- und Kondensattanks.

📏 Höhe und Einbaufreiraum

Die Höhe hängt vom Verdunstungsprinzip ab. Ein Sturz-Filmeinheit, die einen Flüssigkeitsverteiler und eine Trennsektion benötigt, erreichen kann 8-15 m hoch; ein gezwungener-Umwälzeinheit liegtniedriger bei 5-10 m; rutschen-Die montierte Ausrüstung wirdnormalerweise aufbewahrt innerhalb von 4-6 m und kann im Innenbereich oder in einem Halbgeschoss installiert werden-offener Unterstand.

⚙️ Harte Standortanforderungen, die frühzeitig überprüft werden müssen

Mehrere Anforderungen sind festgelegt und können späternur schwer geändert werden. Das Fundament muss das überschwemmte Gewicht der Ausrüstung tragen, also a Tragfähigkeit von 10 t/m² oder mehr ist typischerweise erforderlich, und große Systeme benötigen Pfähle oder eine Verstärkung-Betonfundament. Die Kopfhöhe muss oberhalb des Geräts Freiraum für Hebe- und Wartungsarbeiten lassen. Der Kompressorraum benötigt Belüftung und Schalldämmung, während kalte Regionen eine Innenaufstellung oder Isolierung gegen Frost erfordern.

🏆 Warum die Site mit WTEYA planen?

WTEYA entwickelt und baut seit fast 20 Jahren Verdampfungs- und Kristallisationssysteme 2.000+ Kunden in 30 Provinzen und in der Nähe von 200 Patente, mit Ausrüstungsverfügbarkeit von 99% oder höher. Wir liefern eine Übersichtszeichnung - Abmessungen, Lasten und Düsenausrichtung - in der Entwurfsphase, damit der Standort vor der Lieferung vorbereitet wird, und wir bieten maßgeschneiderte Lösungen mit vollständigem OEM-Angebot & ODM-Dienste.
